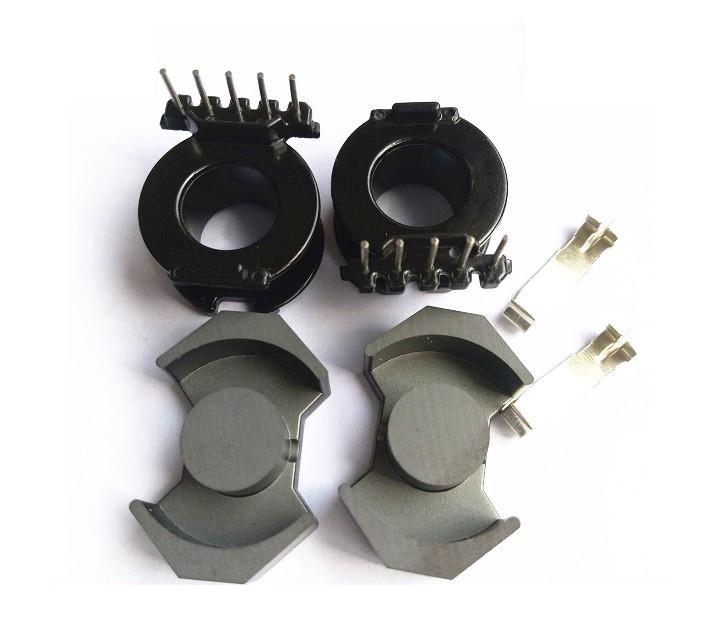

在電子設備與電源設計中，變壓器是不可或缺的關鍵元件，而磁芯骨架及其相關配件則是構成高性能變壓器的核心基礎。其中，RM10型號的磁芯骨架因其緊湊的設計和良好的電磁性能，在開關電源、適配器、工業控制等多種場合中得到廣泛應用。本文將詳細介紹一款常見的RM10變壓器配件套裝，其包含“槽寬8.8mm的立式5+0針骨架、配套磁芯以及鋼夾”，并以10套為一包進行包裝，為工程師和維修人員提供了便利。

我們來解析這個套裝的核心組件——磁芯骨架。這里的“RM10”指的是磁芯的標準型號，它定義了磁芯的物理尺寸和形狀，屬于一種扁平的矩形磁芯（RM即Rectangular Module的縮寫），具有結構緊湊、散熱性好、漏磁低的特點?！傲⑹?+0針”則精確描述了骨架的結構。骨架是用于繞制線圈的支撐體，通常由耐高溫的塑料（如PBT、PET）制成?！傲⑹健币馕吨羌艿脑O計是垂直安裝在PCB（印刷電路板）上的，有助于節省電路板空間?！?+0針”指的是骨架的引腳配置：一側有5個引腳用于連接初級或次級繞組，另一側有0個引腳（即無引腳），這種不對稱設計常用于滿足特定的電路布局和繞組需求。而“槽寬8.8mm”是一個關鍵機械尺寸，它指的是骨架上線槽的寬度，決定了可以容納的漆包線最大外徑或繞線空間，對于繞線工藝和電氣性能（如匝數、絕緣）有直接影響。

套裝中包含了與RM10骨架嚴格配套的磁芯。磁芯通常由高頻鐵氧體材料制成，是變壓器實現電磁能量轉換的核心。RM10磁芯由兩個對稱的“E”形或“U”形部分組成，閉合時形成一個高效的磁路。磁芯的材質（如PC40、PC44等）決定了其工作頻率、磁通密度和損耗特性，用戶在選擇時需要根據具體的電源工作頻率和功率要求來匹配。

“鋼夾”是這個套裝中一個雖小但至關重要的配件。它通常是一個金屬彈簧夾，用于將兩半磁芯牢固地扣合在一起，確保磁路的氣隙最小且穩定，防止磁芯因振動或發熱而松動，從而保證變壓器性能的可靠性和一致性。安裝鋼夾是變壓器組裝最后的步驟之一。

“10套一包”的包裝方式體現了其作為標準配件的定位。這種批量包裝非常適合生產、維修或研發場景。對于生產線，它可以提高物料準備效率；對于維修人員，它意味著手頭常有備件；對于研發工程師，它方便了樣機的多次調試和迭代。購買時，用戶應確保骨架、磁芯和鋼夾尺寸完全匹配，并注意磁芯材料的規格是否符合設計需求。

這款RM10變壓器配件套裝（槽寬8.8mm立式5+0針骨架、磁芯、鋼夾，10套/包）為構建或維修中小功率的高頻變壓器提供了一個完整、便捷且經濟的解決方案。正確選擇和使用這些配件，是確保變壓器乃至整個電源系統高效、穩定運行的基礎。
